Re-Design, am UL-Flieger

Ein Re-Design der Flügelspitzen eines Ultraleicht-Flugzeug zu entwickeln setzt mehrere Hilfsmittel und Wege für das neue Design voraus.

Neue Werkzeuge, optimiertes Design.

Mit einer besonderen Aufgabe kam der Kunde auf das Team von Söhngen-Design zu. Die Flügelspitzen eines UL-Fliegers sollten im Design optimiert werden, sowie die Erstellung von Werkzeugdaten, um neue Teile produzieren zu können.

Verschmelzung von real und digital.

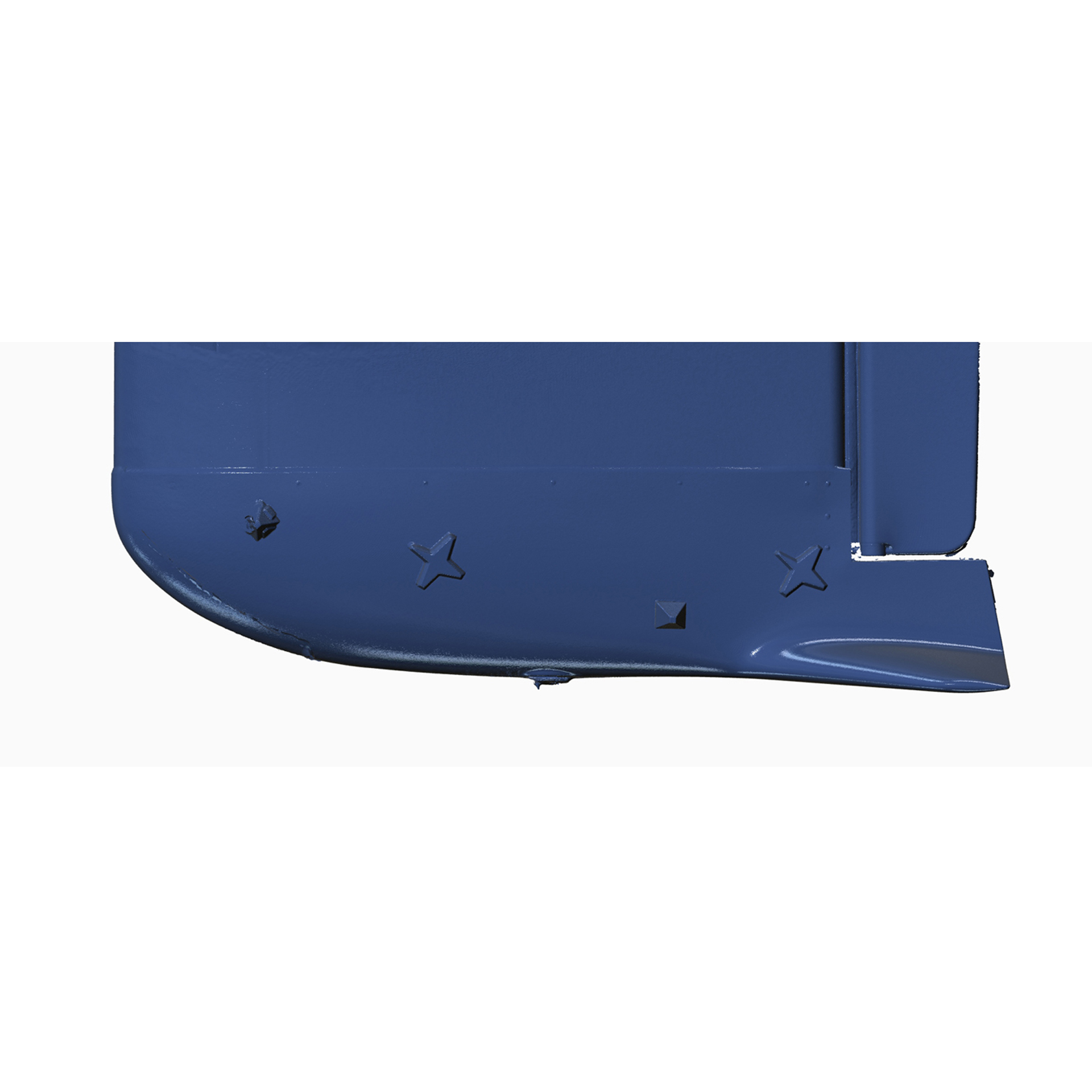

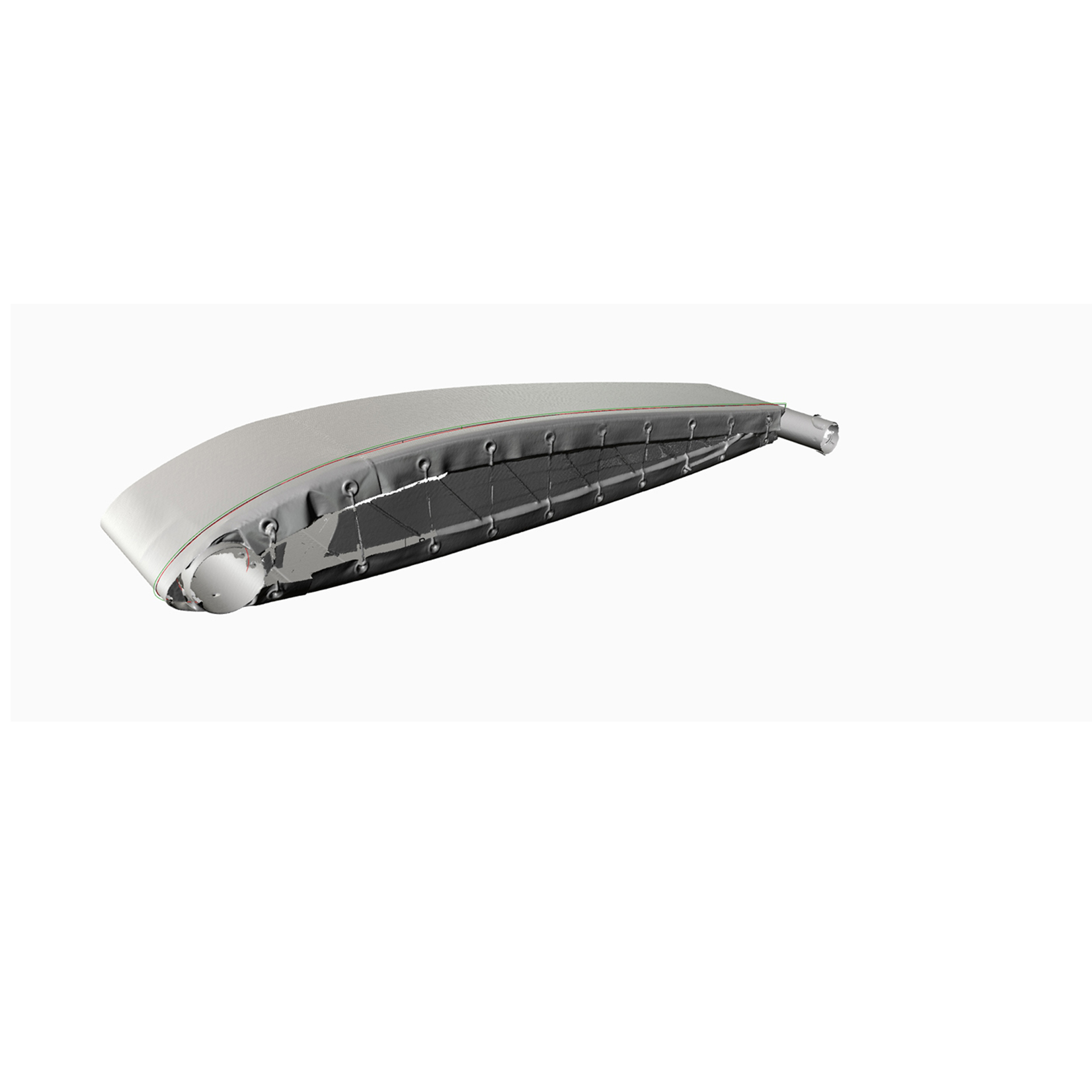

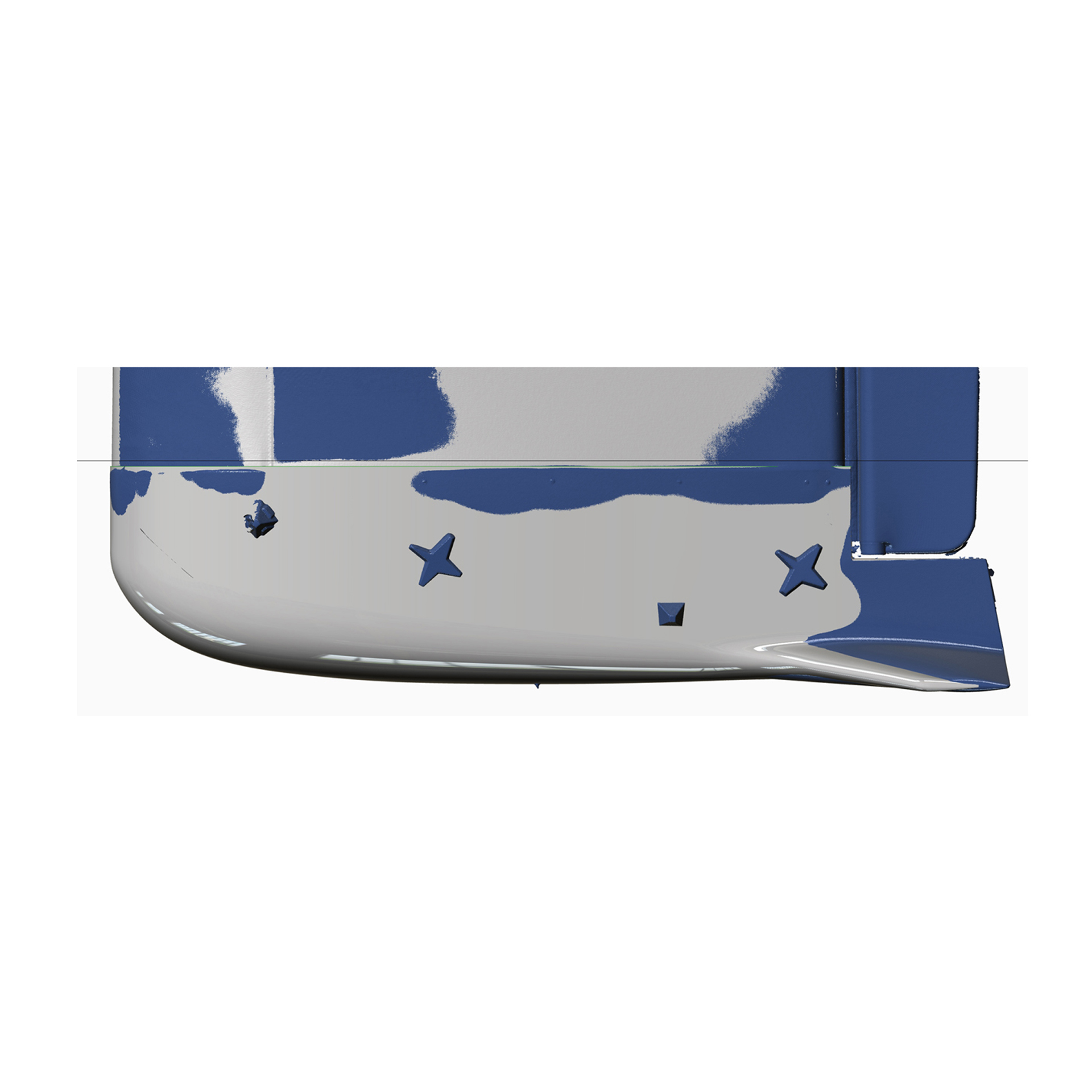

Reales Teil mit digitalen Daten vergleichen? Mit Einsatz unseren 3D-Scanners, haben wir beim Kunden vor Ort die Flügelspitzen, im montiertem Zustand digitalisieren können. Zudem existieren Datenmodelle, welche auf aerodynamischen Eigenschaften simuliert wurden. Diese beiden digitalen CAD-Modelle wurden übereinander gelegt, wodurch wir feststellen konnten, dass die Flügelspitze in seiner Form optimiert werden kann.

Design-Daten Erstellung.

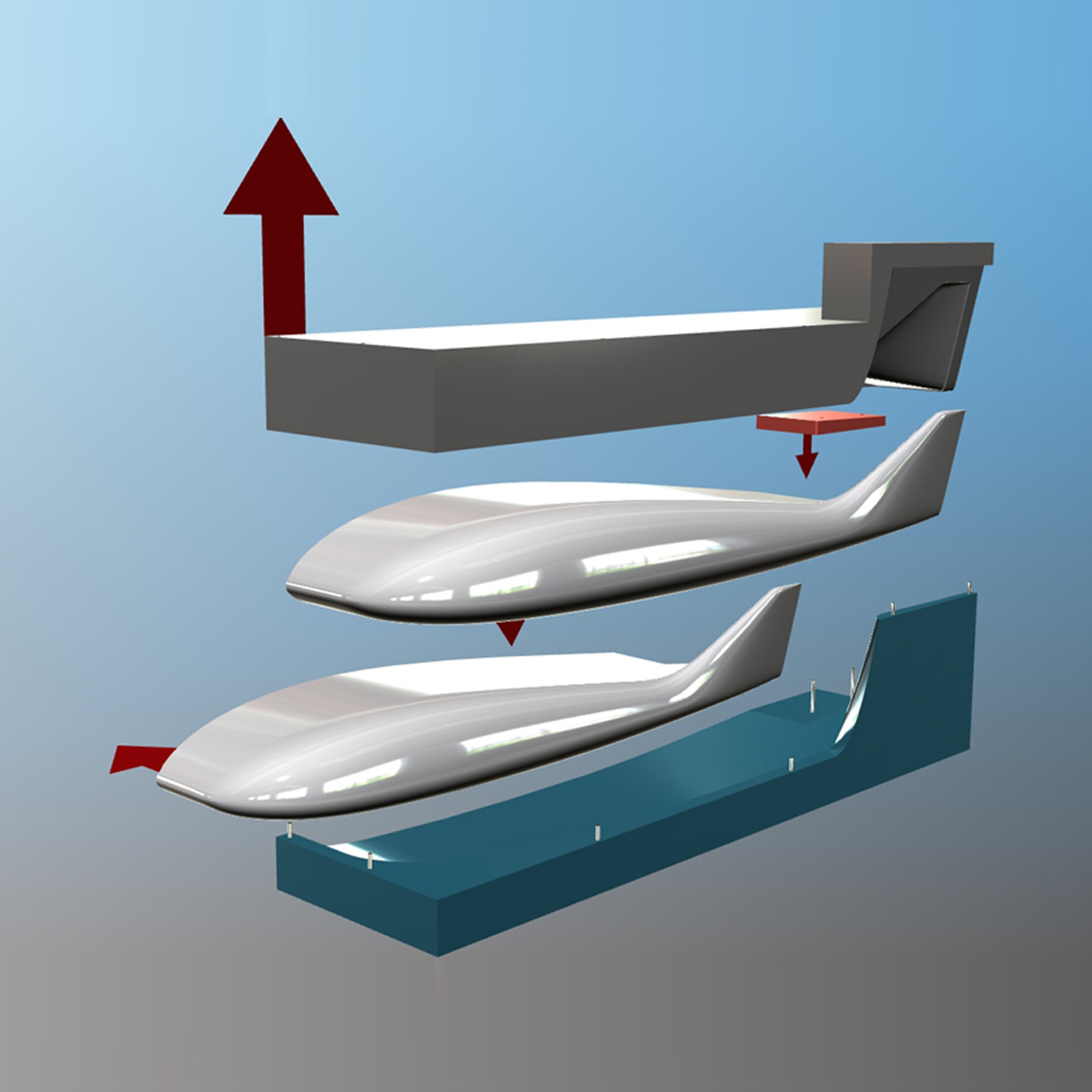

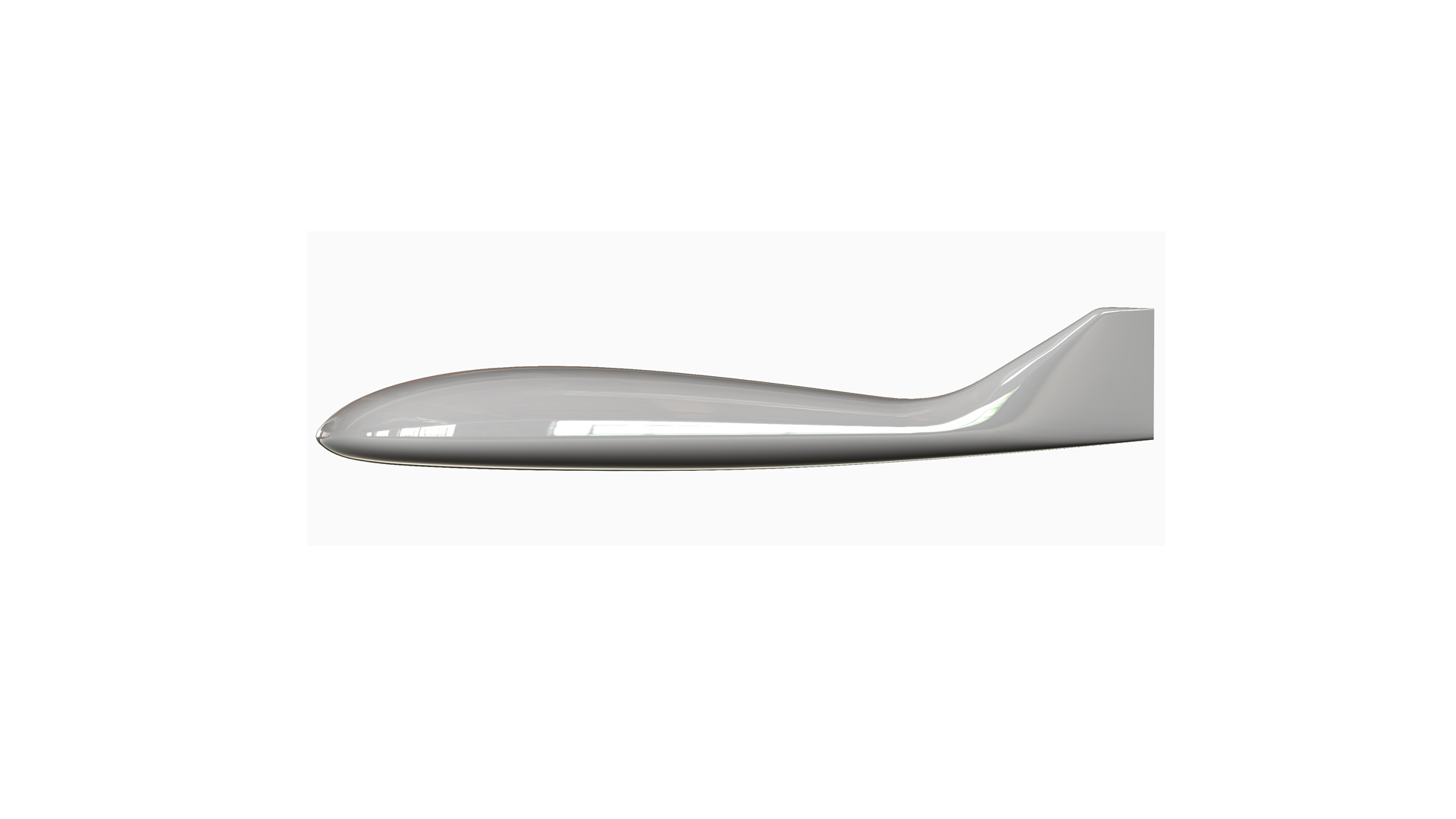

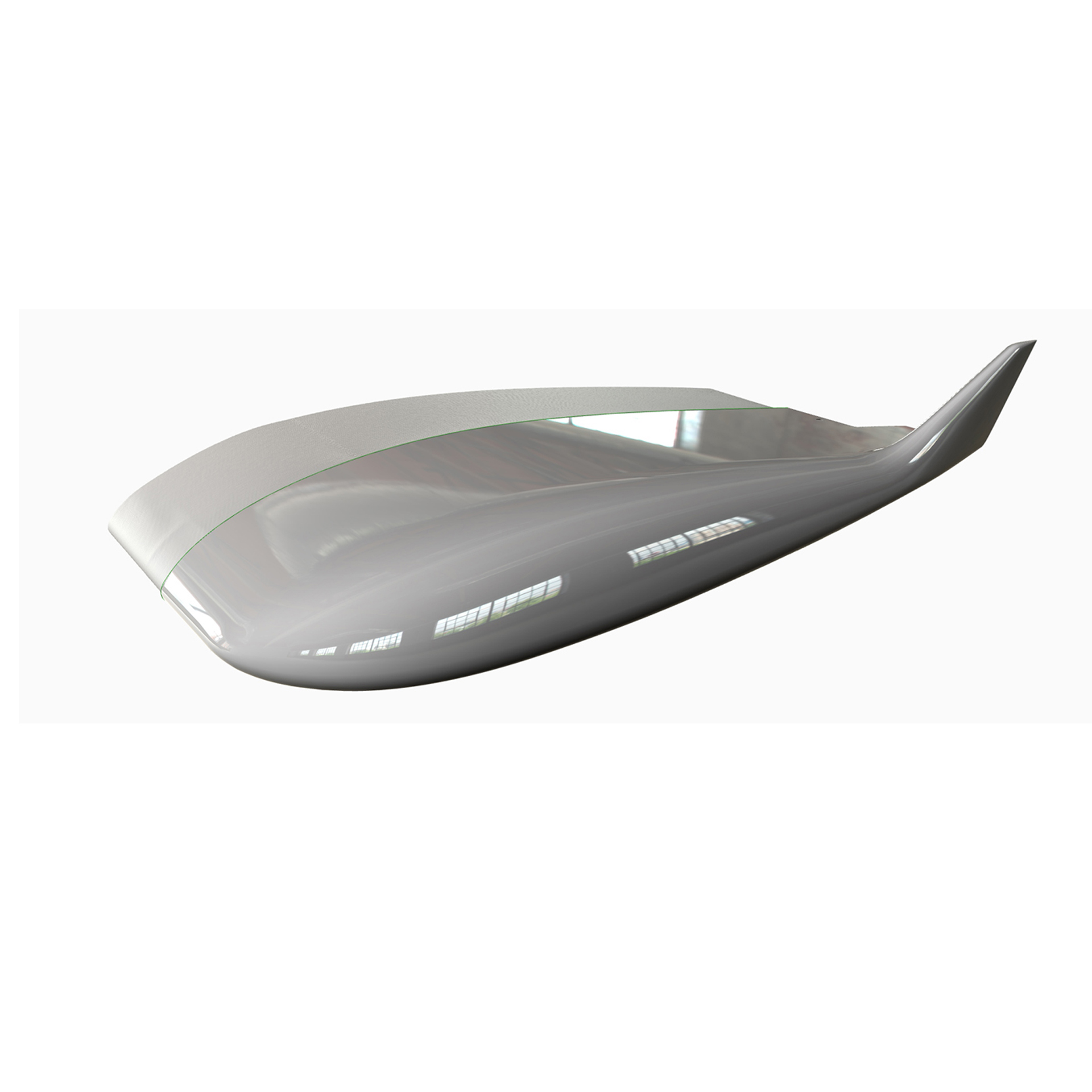

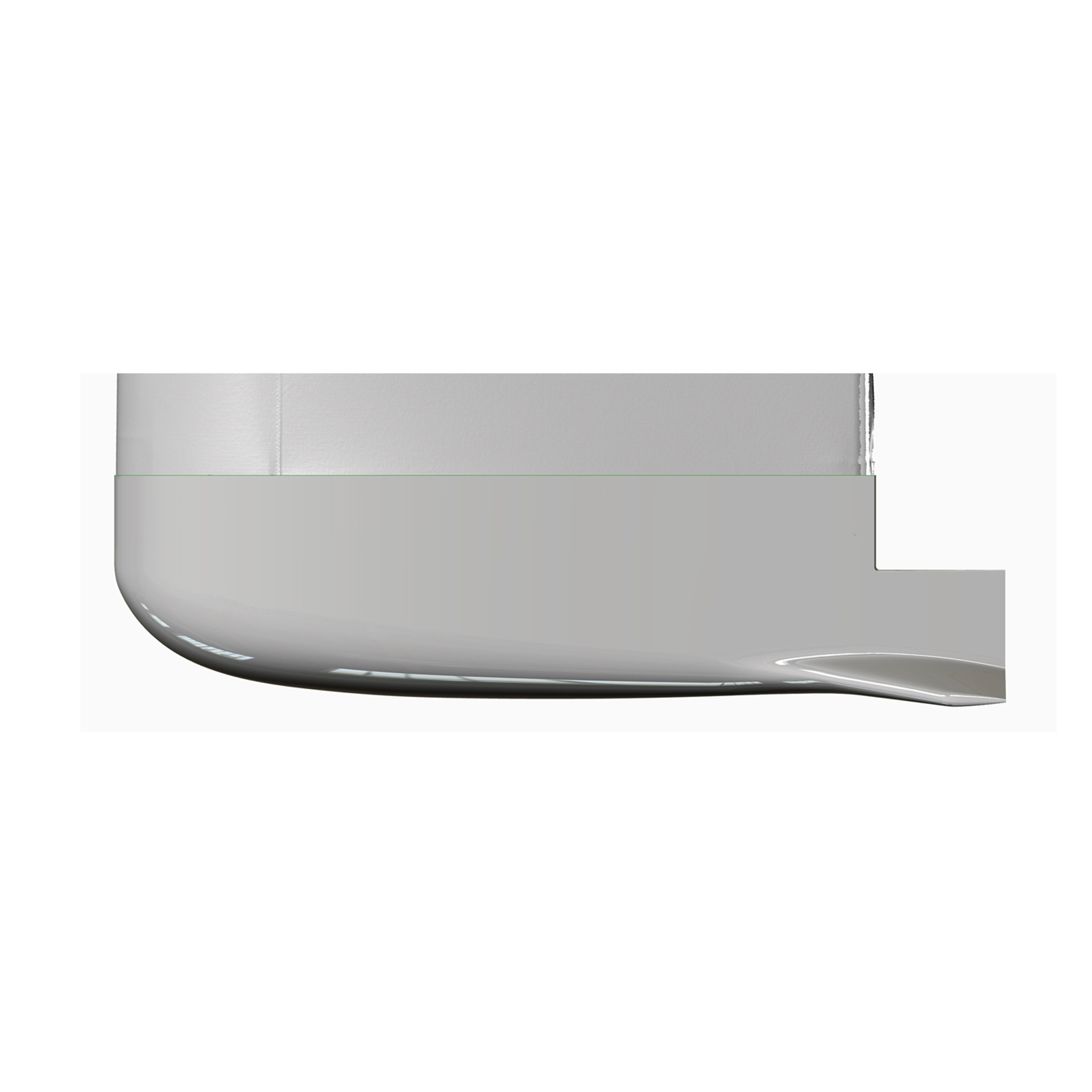

Durch den hochgenauen 3D-Scan der umliegenden Peripherie, ist die Passung in der Montage garantiert. Die Class-A Flächen wurden erstellt und bereit für den Bau der Werkzeuge.

3D-Scannen, einfach vor Ort.

Wichtig für die Datenaufnahme, ist meistens die Peripherie. Bei diesem speziellen Fall sind die Tragflächen des Fliegers bespannt mit Textil. Im demontiertem Zustand wäre ein 3D-Scan viel zu ungenau. Den gesamten Flieger in eine entsprechend große Halle zu transportieren ist zudem ein deutlich größerer Aufwand.

Die Digitalisierung von nicht vorhanden Daten.

Der Einsatz unser mobilen und kabellosen 3D-Scanners war hierfür das passende Werkzeug. Mithilfe von geometrischen Ziel-Markierungen, ist eine Genauigkeit beim Scannen gegeben.
